打包完bin檔之后，接下來就要燒錄到FLASH中了。RA8889/RA8876通過SPI接口與FLASH連接，是可以直接寫入數據的。這里介紹三種開發階段的燒錄方式：- 通過AP Tool軟件燒錄；
- 通過外部燒錄器燒錄；
- 通過接出SPI接線出來燒錄。
一、AP Tool燒錄
這是上位機軟件，需要結合下位機一起使用，這套軟件結合RA8889開發板一起使用，這里先講下燒錄功能，其它功能后續再開講介紹：
第一個圖標即燒錄功能：
這套軟件可以選擇CS0~CS3四個位置，F(xiàn)LASH類型為NOR，若采用的是NAND則需要采用其它燒錄方法，在此暫不展開說明。
用戶若采用相同的MCU（STM32F103VExx）可以接出USB接口，亦可使用該軟件進行燒錄。
二、通過外部燒錄器燒錄
介紹一款比較常見的燒錄器：CH341A
該燒錄器很容易買到，也十分便宜，一般SOP-8封裝可以直接采用線夾直接搭在FLASH上方進行燒錄，參考下圖：
燒錄之前要先將RA8889/RA8876的TEST1拉高到3.3V，以釋放SPI接口才可通過外部燒錄：

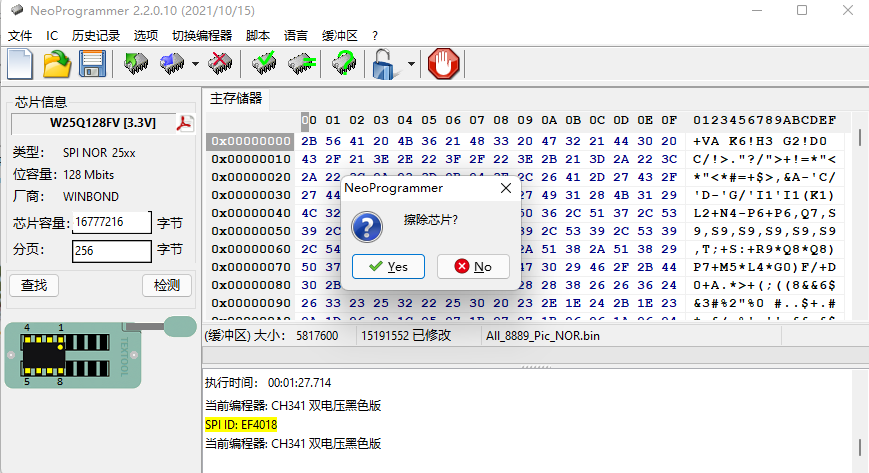

燒錄軟件也有多種，比如NeoProgrammer，注意要先擦除再寫入：
三、通過接出SPI接線出來燒錄
通過SPI接線同上方原理相同，也需要先將TEST1拉高釋放SPI接口。
在設計時建議將SPI接口引出來，像RA8889開發板這樣設計：
這樣就可以通過外部燒錄器直接接線燒錄了，上方提到的CH341A亦可，或者采用瑞佑原廠供應的配套燒錄器：
正面：
背面（bin檔可存入SD卡，自動燒錄）：
配套燒錄軟件（支持NOR和NAND）：
至于大批燒錄，可以通過專用的燒錄器進行燒錄，或者委托FLASH供應商預先燒錄好再貼片。
第十三講 THE END 《單片機驅動TFT彩色液晶屏系列講座》終
